ПРОЕКТ 08
Трубопроводы / Монтажные листы / Смета

Узлы учёта кислорода ТВСЗ

Узлы кислорода: монтажные листы для участков завода

Тихвинский вагоностроительный завод
Задача

Перевести решения по трубопроводным участкам в понятные монтажные листы с размерами, составом узлов и ведомостями.

В проектных материалах
  • Проработаны типовые узлы с отводами, соединениями и длинами элементов.
  • Подготовлены монтажные листы для семи участков в корпусах предприятия.
  • Собраны спецификации и сметный комплект по монтажным работам.
СОСТАВ КОМПЛЕКТАМонтажные листы позволяют сопоставить размеры и соединения узлов с составом материалов и сметой. Пришлите схему участка и задание на узел. Обсудим необходимые чертежи, ведомости и сроки.
7 монтажных участковПлюс общие узлы и сметный пакет

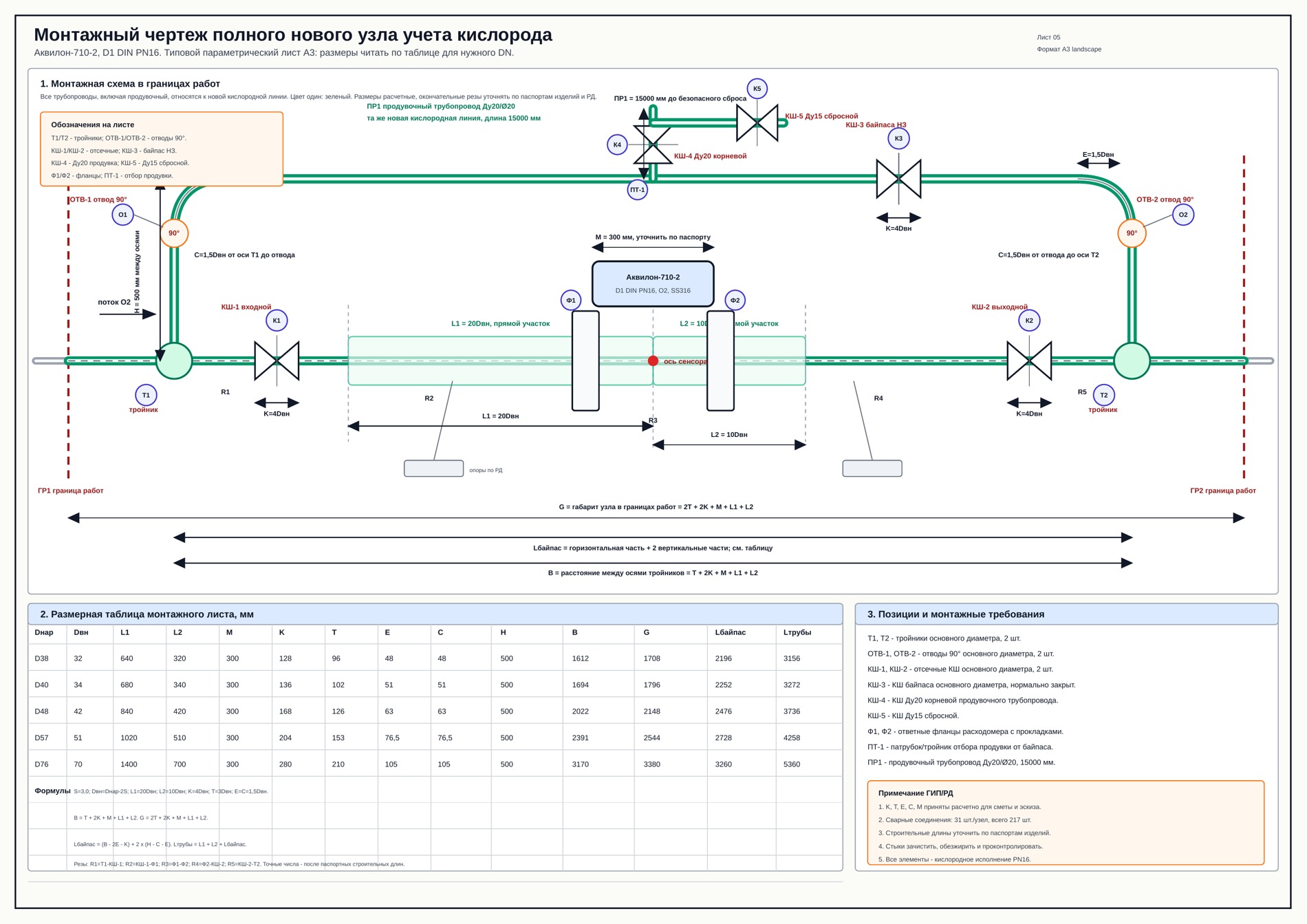

Полный узел учёта кислорода
Полный узел учёта кислорода ↗ • стр. 1

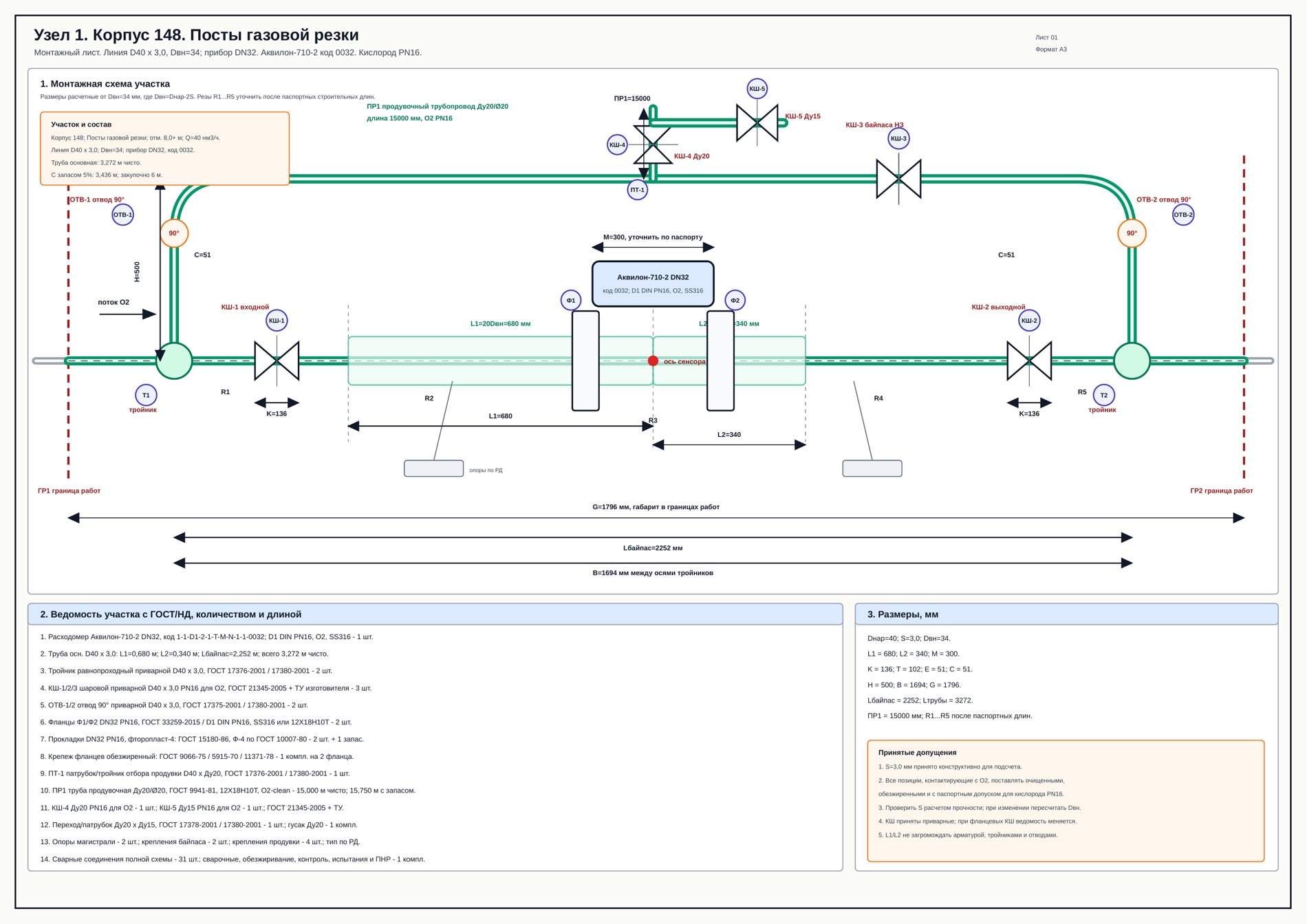

Корпус 148: монтажный лист
Корпус 148: монтажный лист ↗ • стр. 1

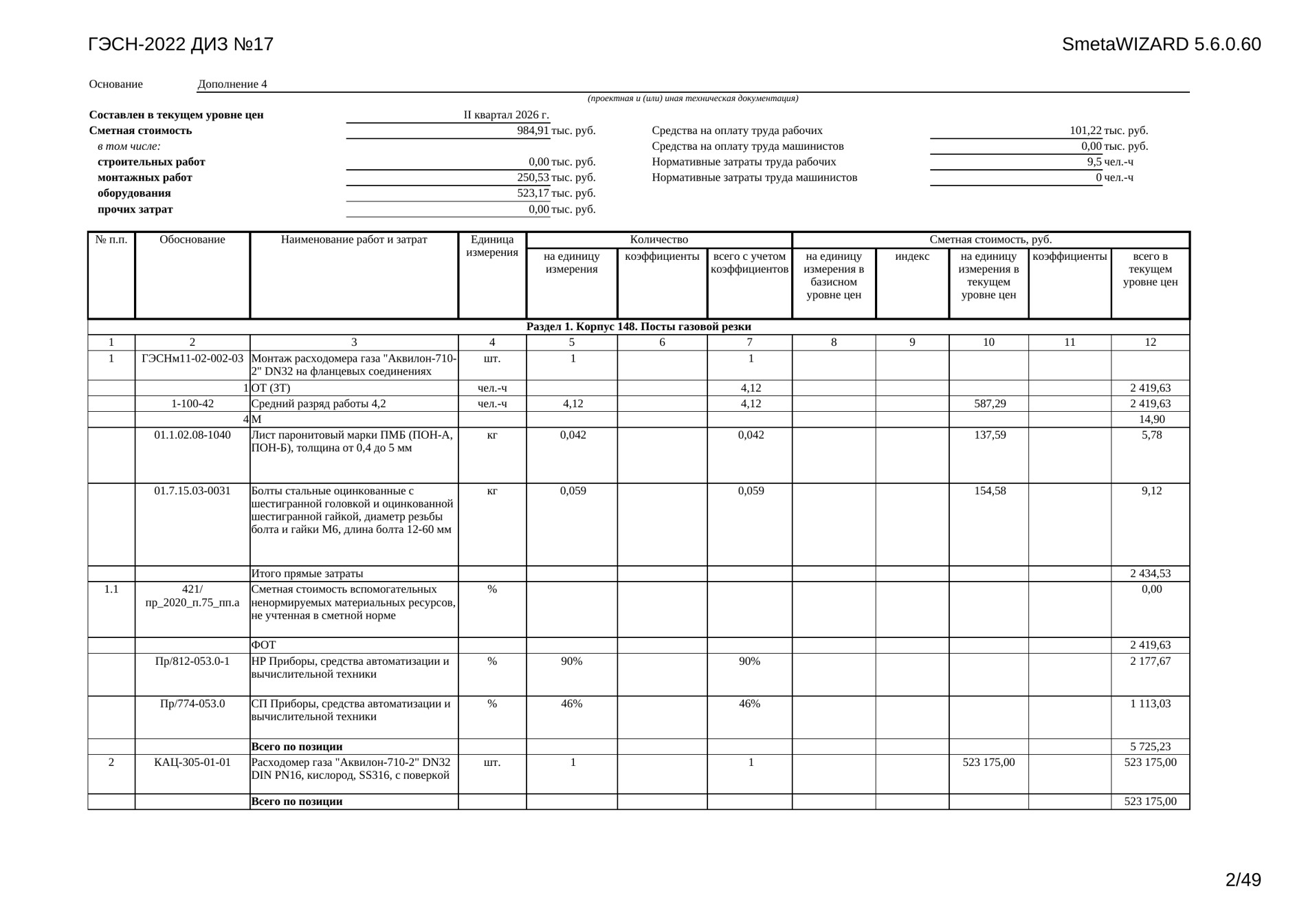

Ресурсная смета узла
Ресурсная смета узла ↗ • стр. 2, 3, 4

Показаны конкретные трубопроводные участки; другие системы предприятия в кейс не включены.

ИП Лаврентьева А.В. • Проектные и расчётные материалы01

Открыть полные проектные альбомы ↗

Коротко на видео / 0:34

Узлы учёта кислорода ТВСЗ

Как перейти от общей схемы узла учёта кислорода к конкретному монтажному участку.

Короткий обзор · Русские субтитры

Прочитать текст ролика

Для монтажа трубопровода нужны понятные размеры, соединения и состав узла. Посмотрите узлы учёта кислорода на вагоностроительном заводе. Общая схема показывает устройство узла и его элементы. По ней можно сопоставить трубопровод, отводы и соединения. Монтажный лист раскрывает конкретный участок корпуса. В комплект входят семь участков, спецификации и сметные материалы. Пришлите схему участка и задание на узел. Обсудим необходимые чертежи, ведомости и сроки.
