ПРОЕКТ 03
ОВ / Аксонометрия / Спецификация

КВД Невского района

Вентиляция медицинского объекта: трассы, разрезы и оборудование

Санкт-Петербург, Железнодорожный пр., 28, лит. А
Задача

Проработать приточно-вытяжную вентиляцию медицинского объекта и представить решения связанными планами, разрезами и спецификациями.

В проектных материалах
  • Подготовлены аксонометрические схемы приточных и вытяжных систем.
  • Проработаны разрезы, высотные привязки и размещение воздуховодов.
  • Собраны расчётные материалы и спецификация оборудования, изделий и материалов.
СОСТАВ КОМПЛЕКТАСхемы, разрезы и спецификация связывают размещение воздуховодов с составом оборудования и материалов. Пришлите планы помещений и задание на вентиляцию. Обсудим состав документации и сроки.
Приток + вытяжкаАксонометрия, разрезы и спецификация

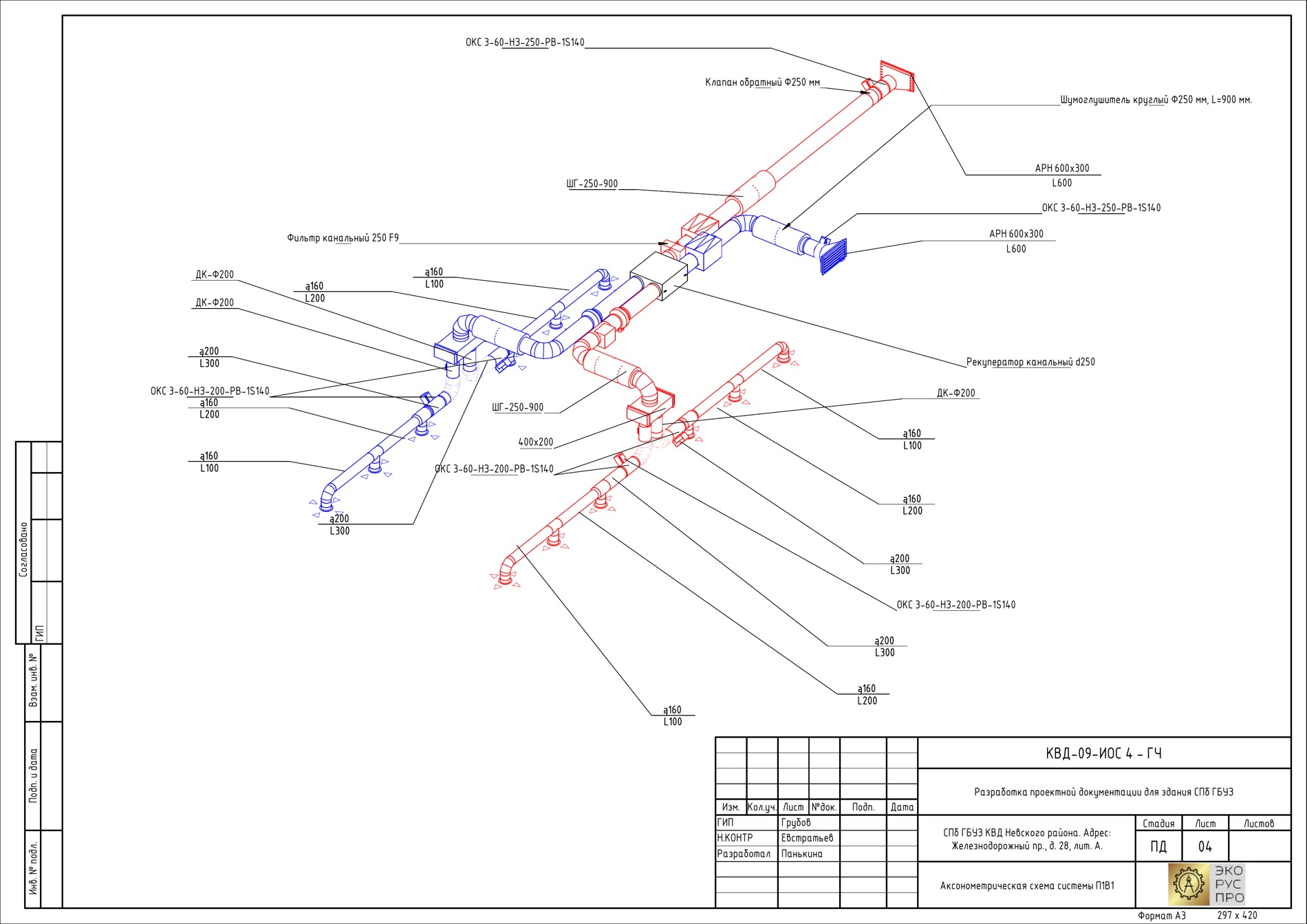

Аксонометрия П1В1
Аксонометрия П1В1 ↗ • стр. 29

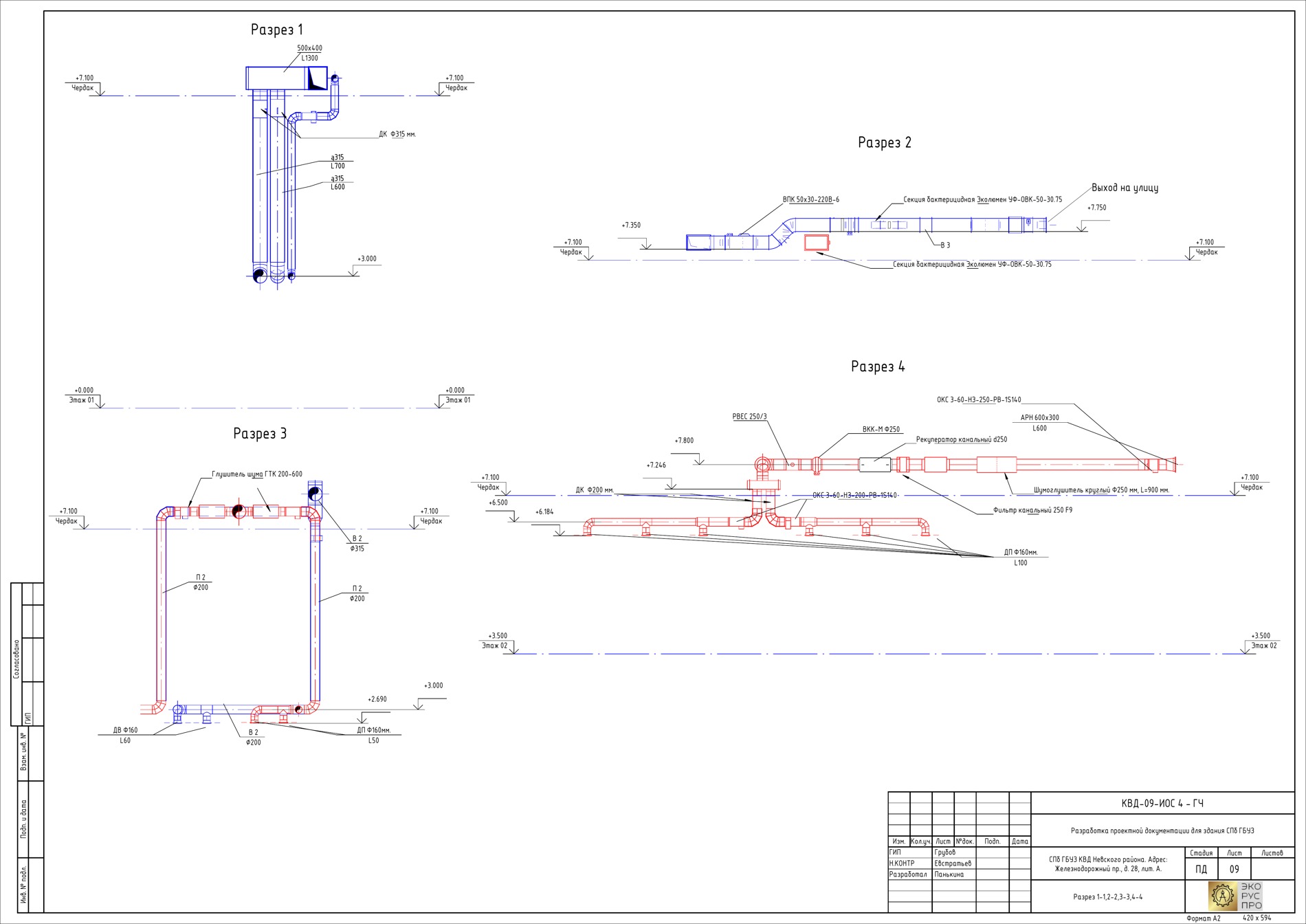

Разрезы систем вентиляции
Разрезы систем вентиляции ↗ • стр. 34

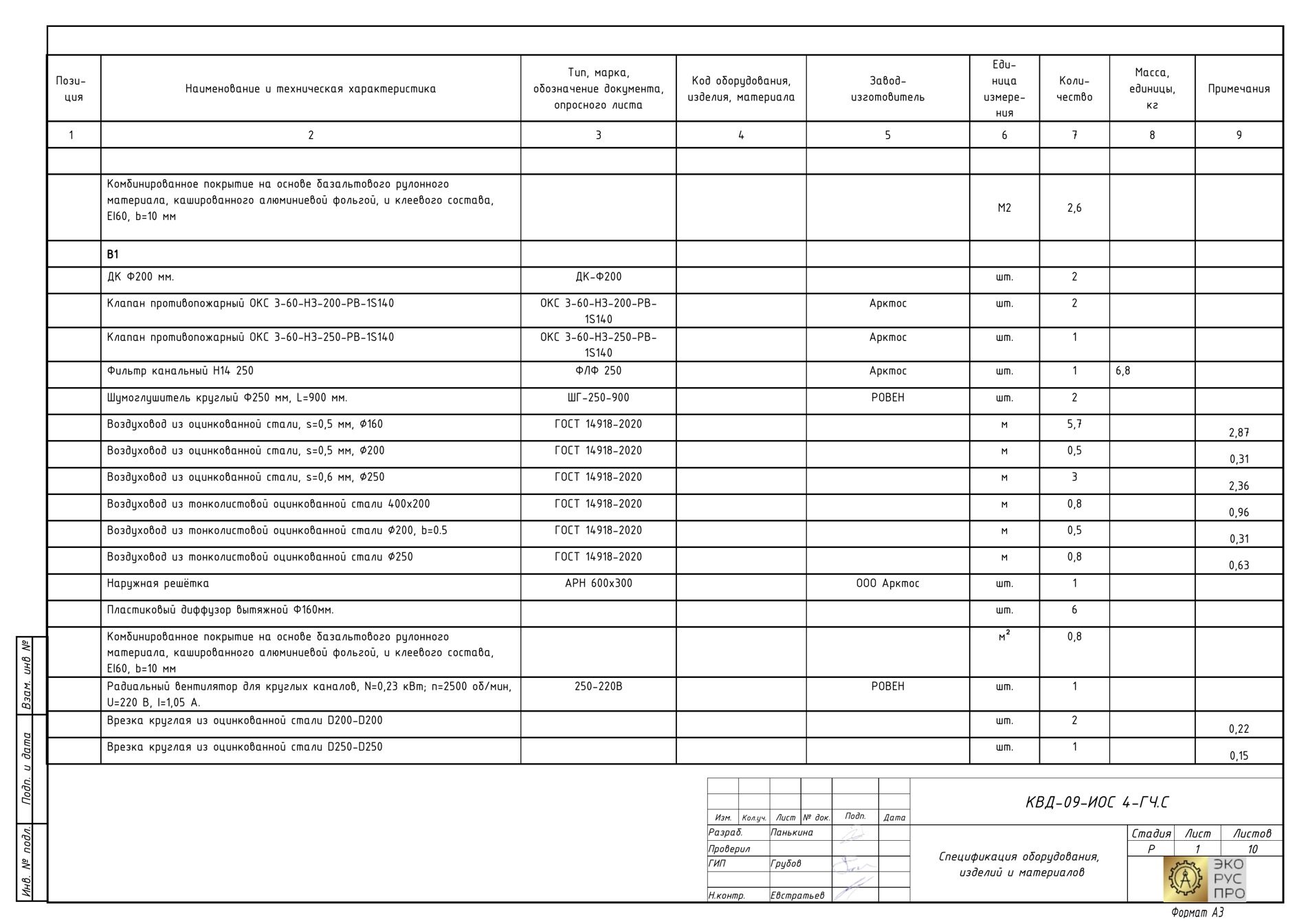

Спецификация вентиляции
Спецификация вентиляции ↗ • стр. 35

Показана вентиляционная проработка медицинского объекта; смежные проектные разделы используются как контекст.
