ПРОЕКТ 02
КМ / Монтажные схемы / Деталировка

МФЦ комплекса «Мамисон»

Металлоконструкции МФЦ всесезонного комплекса «Мамисон»

Туристический комплекс «Мамисон»
Задача

Подготовить комплект металлических конструкций многофункционального центра с понятной связью монтажных схем, узлов и спецификаций.

В проектных материалах
  • Разработаны схемы установки стоек и элементов покрытия с координатными привязками.
  • Оформлены конструктивные узлы и деталировка металлических элементов.
  • Собраны спецификации деталей и ведомости отправочных элементов.
СОСТАВ КОМПЛЕКТАМонтажные схемы, разрезы и узлы позволяют проследить решение от общего каркаса до детали. Пришлите архитектурные планы и задание на конструкции. Обсудим состав раздела и сроки подготовки.
24 страницы альбомаМонтажные схемы, узлы и ведомости

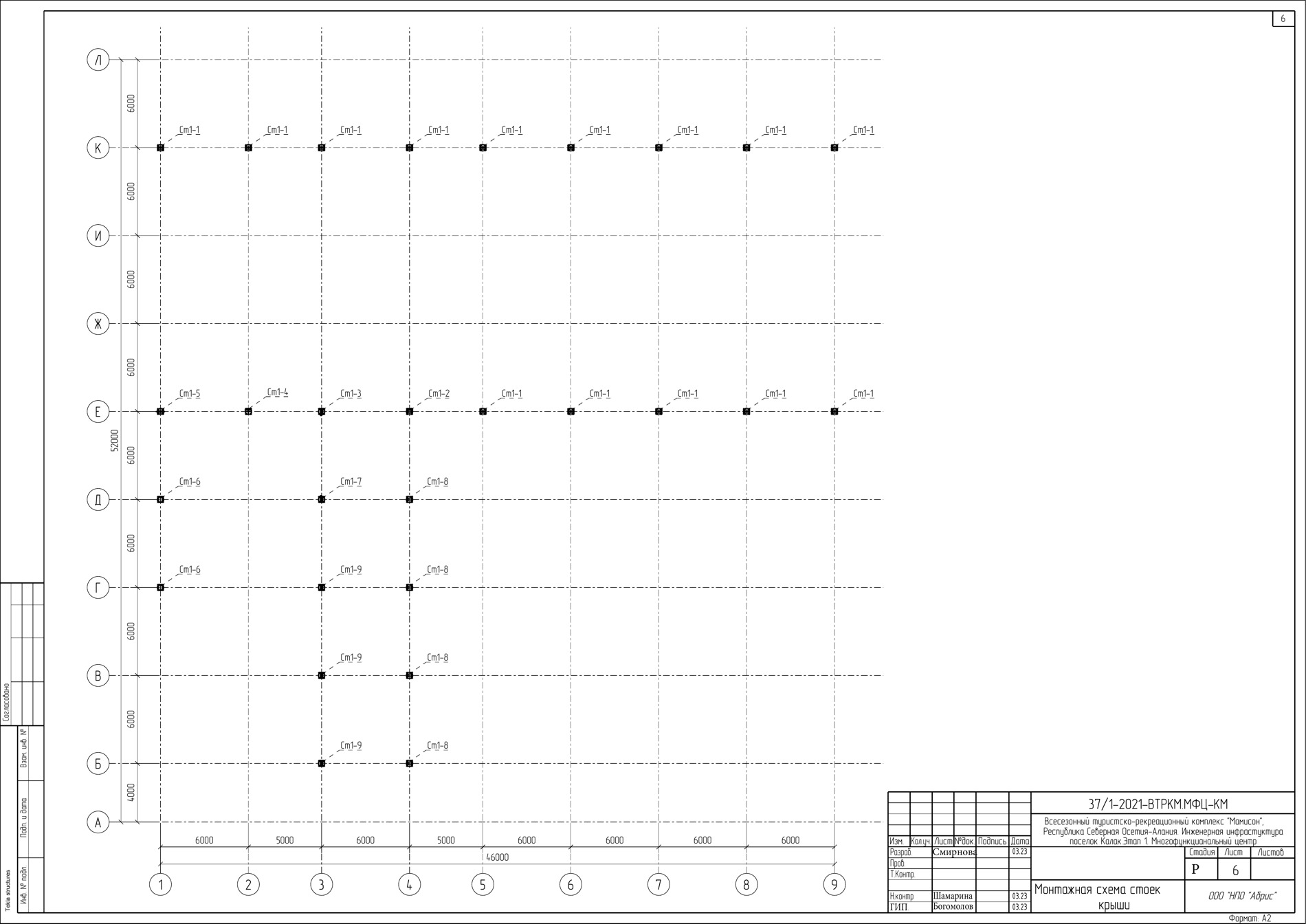

Стойки крыши
Стойки крыши ↗ • стр. 12

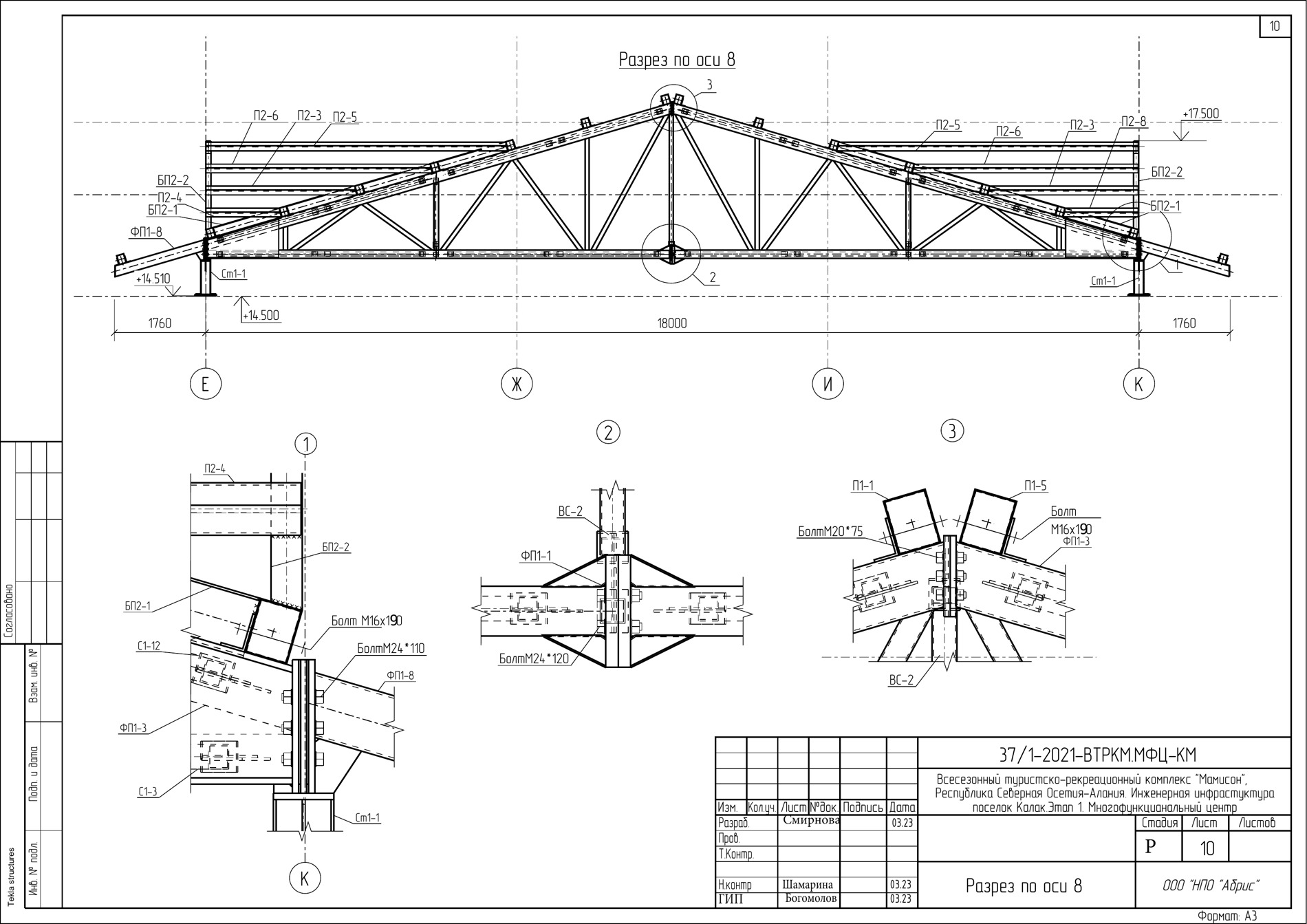

Разрез каркаса по оси 8
Разрез каркаса по оси 8 ↗ • стр. 16

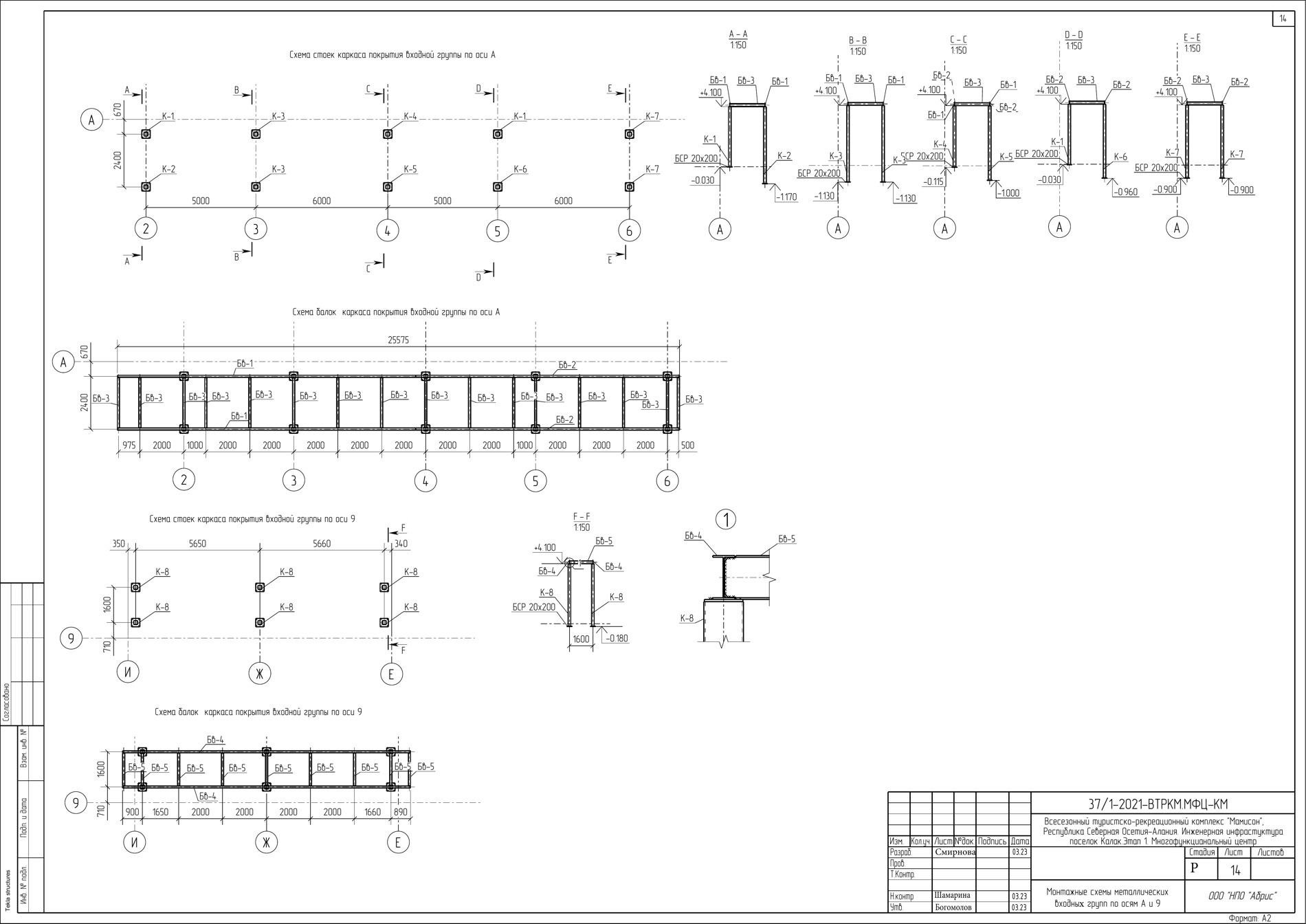

Металлические входные группы
Металлические входные группы ↗ • стр. 20

Представлен раздел КМ: монтажные схемы, конструктивные узлы и спецификации многофункционального центра.

ИП Лаврентьева А.В. • Проектные и расчётные материалы01

Открыть полные проектные альбомы ↗

Коротко на видео / 0:37

МФЦ комплекса «Мамисон»

Как связаны монтажные схемы, разрезы каркаса, узлы и спецификации МФЦ «Мамисон».

Короткий обзор · Русские субтитры

Прочитать текст ролика

Нужен понятный комплект металлоконструкций? На примере многофункционального центра всесезонного комплекса Мамисон показываем связь монтажных схем, узлов и спецификаций. Монтажные схемы задают положение стоек и элементов покрытия. По привязкам можно проследить компоновку каркаса. Разрез раскрывает расположение элементов по высоте. Узлы и ведомости помогают сопоставить соединения с составом металлоконструкций. Пришлите архитектурные планы и задание на конструкции. Обсудим состав раздела и сроки подготовки.
