ПОРТФОЛИО / КОНСТРУКЦИИПРОЕКТ 16
КМ / Нестандартная конструкция / Узлы крепления
«Рука с шаром»
Конструктивная проработка подвесной декорации
Задача
Проработать каркас и крепления нестандартной подвесной декоративной конструкции и оформить решения отдельными связанными документами.
Что проработано

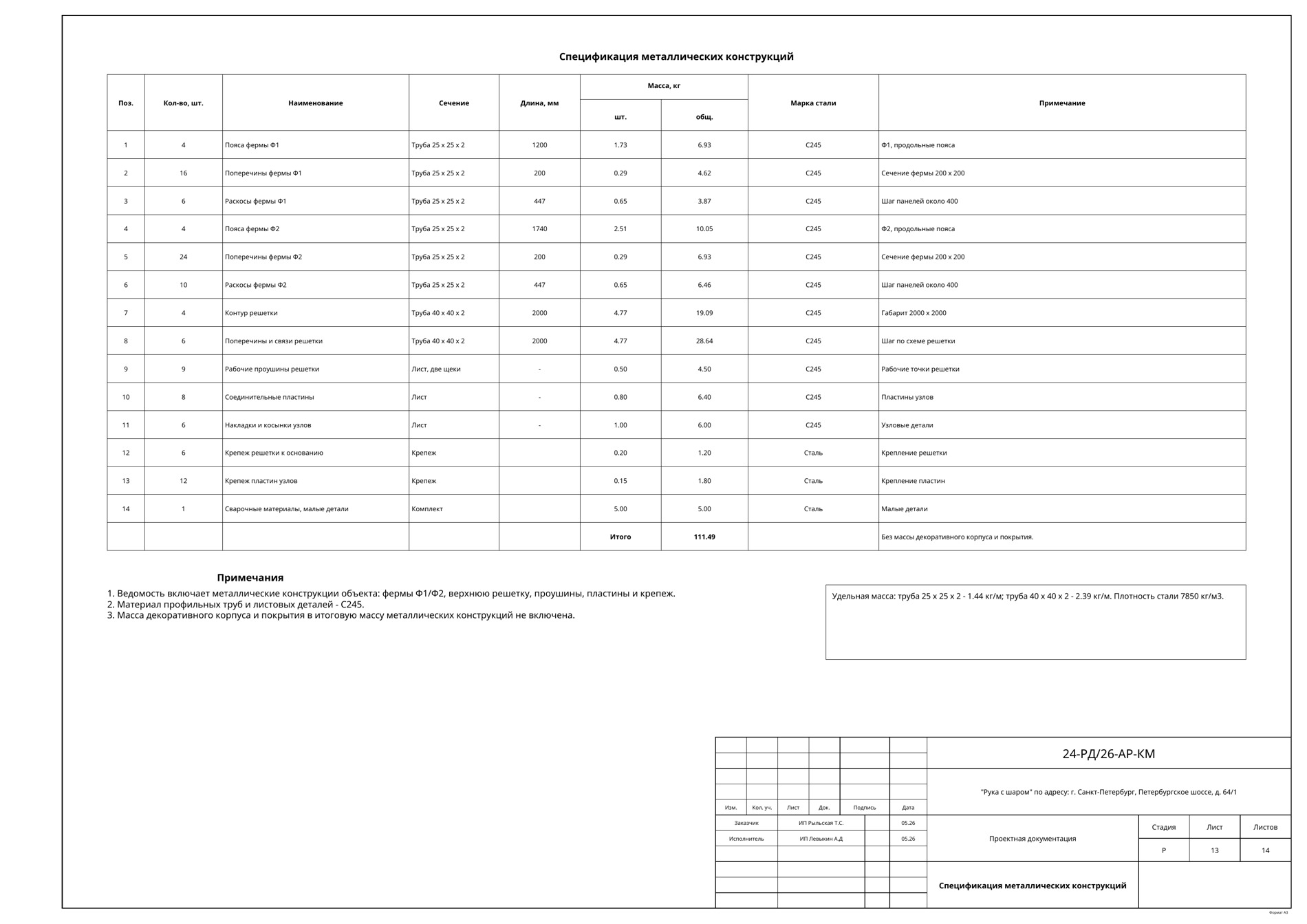

- Представлены схемы и спецификация металлического каркаса.

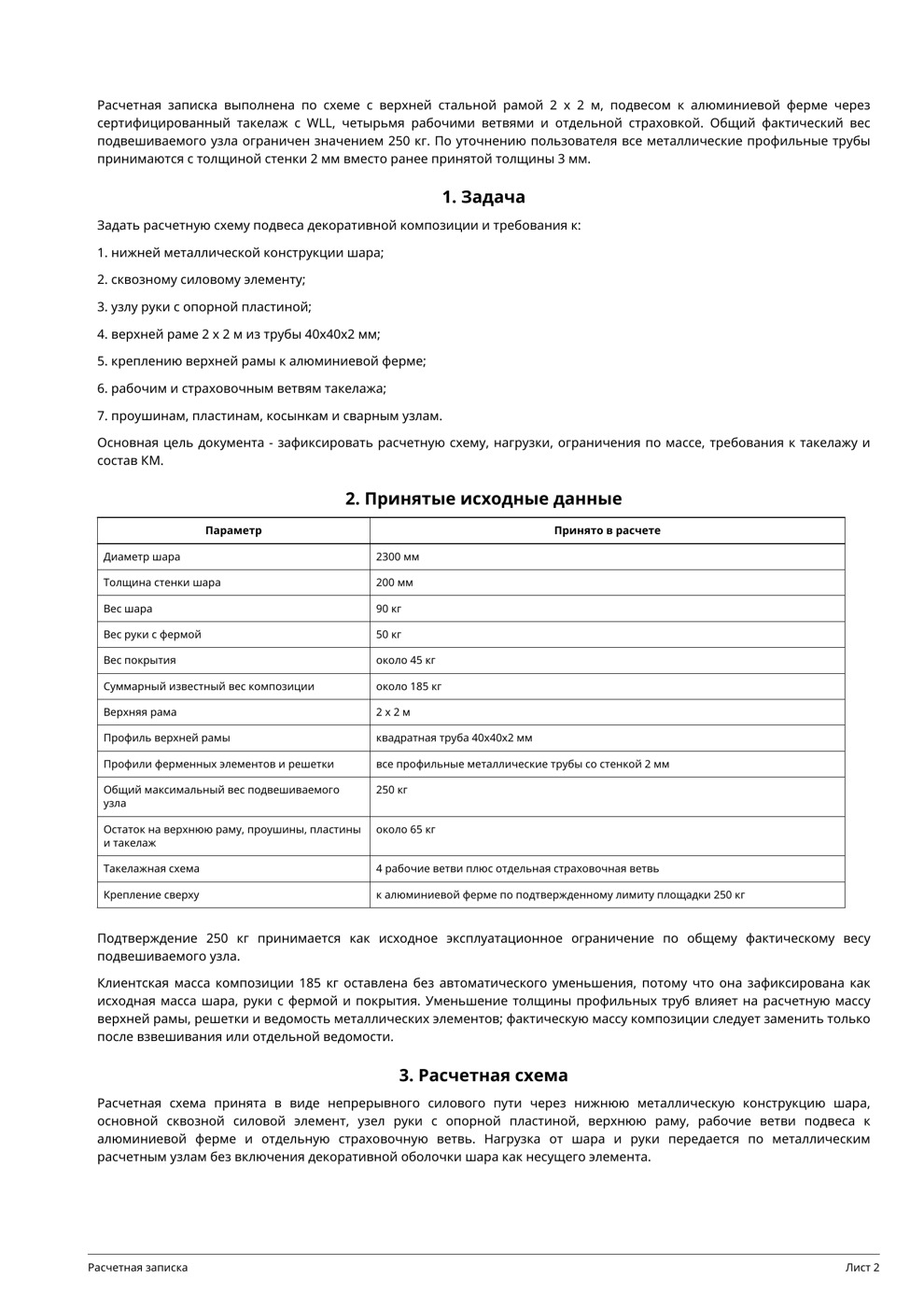

- Выполнена расчётная проработка по заданной нагрузке и схеме подвеса.
- Оформлен восьмилистовой пакет избранных узлов: У3, У4, У5, У6, У10, У12, У15, У16.
СОСТАВ РЕЗУЛЬТАТАКонструктивный альбом, расчётная записка и пакет узлов для подвесной декорации.
8 листов узловУ3, У4, У5, У6, У10, У12, У15, У16
Показаны металлический каркас, расчёт подвеса и восемь избранных узлов крепления.
