Распределительный пункт 6 кВ

Принципиальная электрическая схема и нагрузки

Санкт-Петербург, Лапинский проспект, 3

Задача

Систематизировать структуру распределительного пункта, вводы, секции шин и отходящие линии в единой схеме.

Что проработано

Подготовлена двухсекционная принципиальная схема распределительного пункта.
Показаны вводы, трансформаторы, учёт и отходящие ячейки.
Собраны расчёт нагрузок и спецификация; обозначены точки для расчёта короткого замыкания.

СОСТАВ РЕЗУЛЬТАТАСхемный и расчётный пакет для дальнейшей детализации электроснабжения.

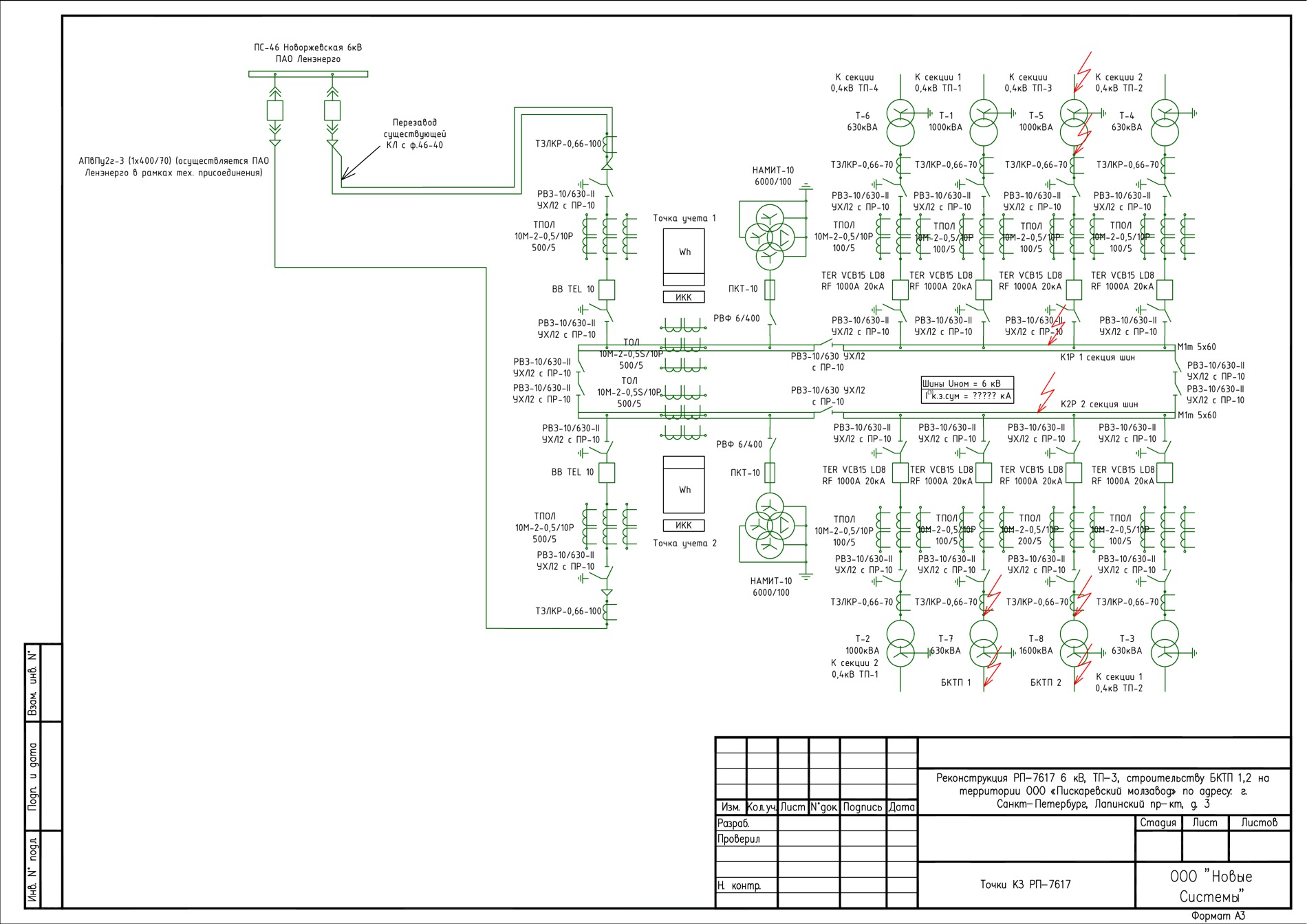

2 схемных документаПринципиальная схема и точки КЗ

Токи КЗ и селективность, не рассчитанные в исходных данных, не заявляются выполненными.
