МФЦ комплекса «Мамисон»
Металлические конструкции туристической инфраструктуры
Задача
Подготовить комплект металлических конструкций многофункционального центра с понятной связью монтажных схем, узлов и спецификаций.
Что проработано

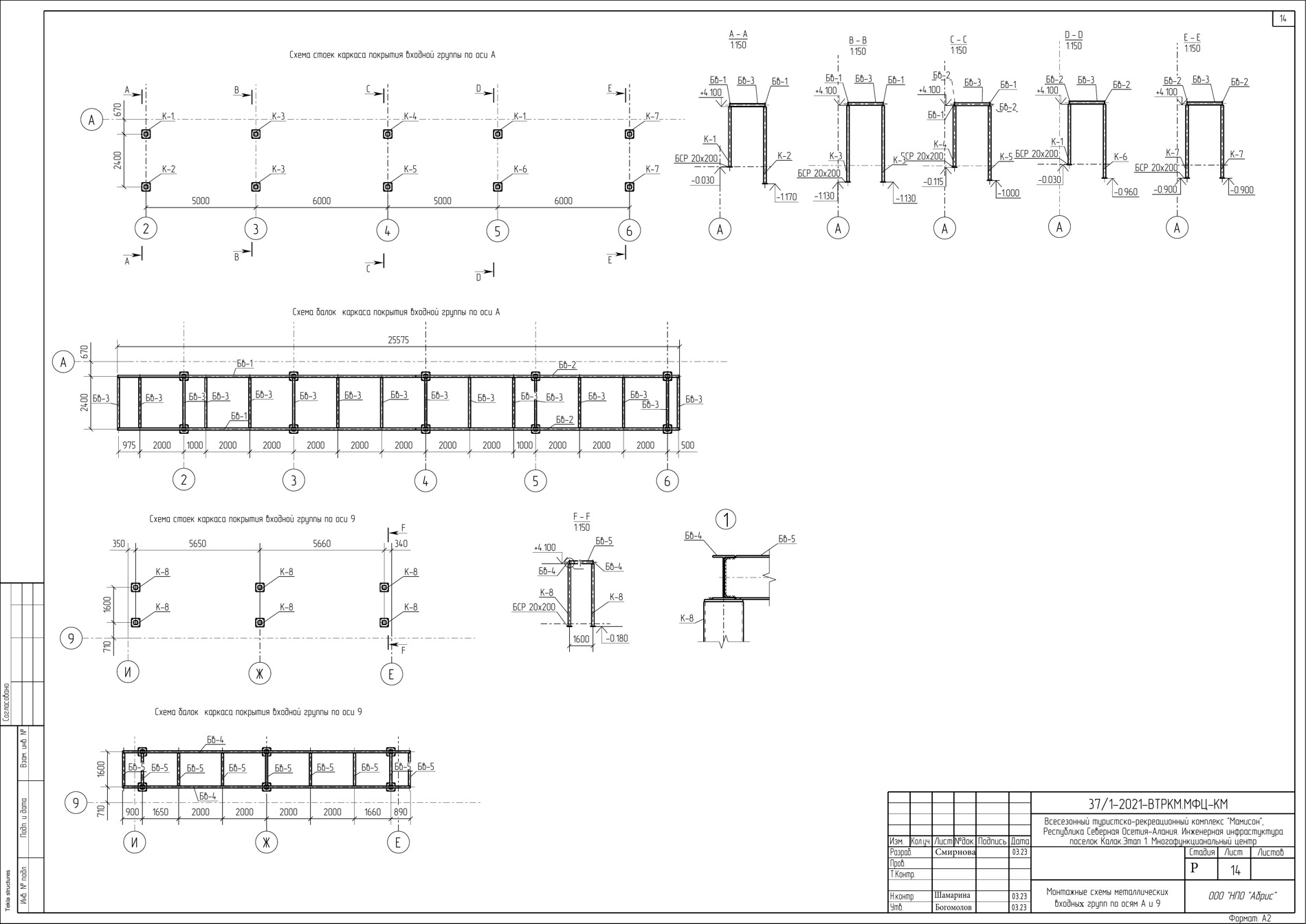

- Разработаны схемы установки стоек и элементов покрытия с координатными привязками.

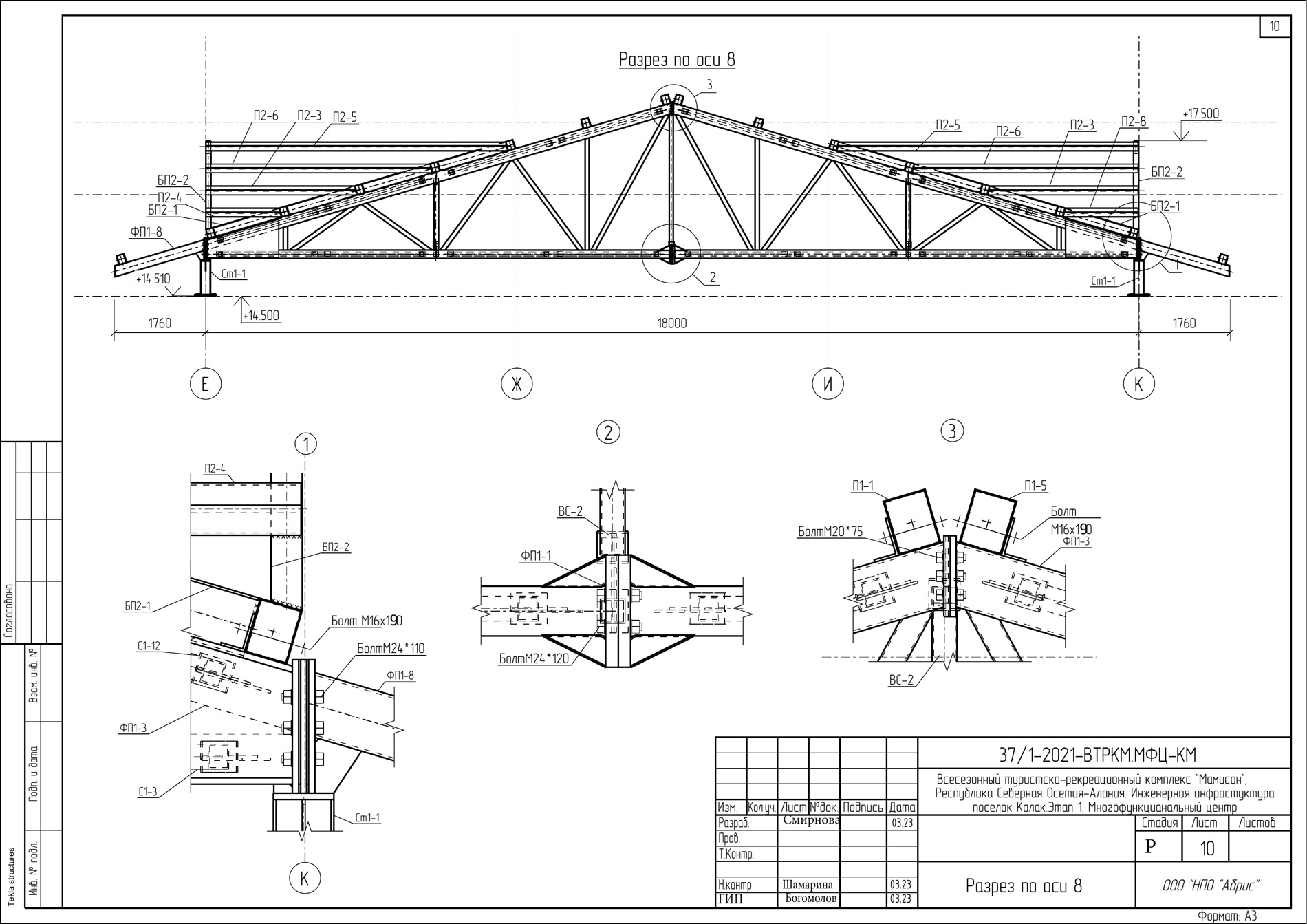

- Оформлены конструктивные узлы и деталировка металлических элементов.
- Собраны спецификации деталей и ведомости отправочных элементов.
СОСТАВ РЕЗУЛЬТАТААльбом КМ, раскрывающий компоновку несущих элементов, узлы соединений и состав металлоконструкций.
24 страницы альбомаМонтажные схемы, узлы и ведомости
Представлен раздел КМ: монтажные схемы, конструктивные узлы и спецификации многофункционального центра.
